Medir, Marcar y Trazar
Información obtenida de la wikipedia
Medir una longitud significa compararla con la unidad de medida para ver cuantas veces está contenida esta última en la primera. El metro es la unidad de medida de longitud del Sistema Internacional, que originalmente se estableció como la diezmillonésima parte del cuadrante del meridiano terrestre, y hoy, con más precisión, se define como la longitud del trayecto recorrido en el vacío por la luz durante un tiempo de 1/299 792 458 de segundo.
En carpintería y bricolaje se utilizan como unidades más comunes de medida el metro, el centímetro (100 veces menor que el metro) y el milímetro (1000 veces menor). Así pues, 10 milímetros es igual a 1 centímetro y 100 centímetros equivale a 1 metro.
Otros útiles para medir y trazar son la regla, el transportador de ángulos, la cinta métrica, el metro de carpintero y las plantillas.
El flexómetro o cinta métrica es un instrumento de medición, con la particularidad de que está construido en chapa metálica flexible debido su escaso espesor, dividida en unidades de medición, y que se enrolla en espiral dentro de una carcasa metálica o de plástico. Algunas de estas carcasas disponen de un sistema de freno o anclaje para impedir el enrollado automático de la cinta, y mantener fija alguna medida precisa de esta forma.
Se suelen fabricar en longitudes comprendidas entre uno y cinco metros, y excepcionalmente de ocho o diez metros. La cinta metálica está subdividida en centímetros y milímetros. Es posible encontrarlos divididos también en pulgadas.
Su flexibilidad y el poco espacio que ocupan lo hacen más interesante que otros sistemas de medición, como reglas o varas de medición. Debido a esto, es un instrumento de gran utilidad, no sólo para los profesionales técnicos, cualquiera que sea su especialidad (fontaneros, albañiles, electricistas, arqueólogos, etc.), sino también para cualquier persona que precise medir algún objeto en la vida cotidiana.
|
Flexómetro |

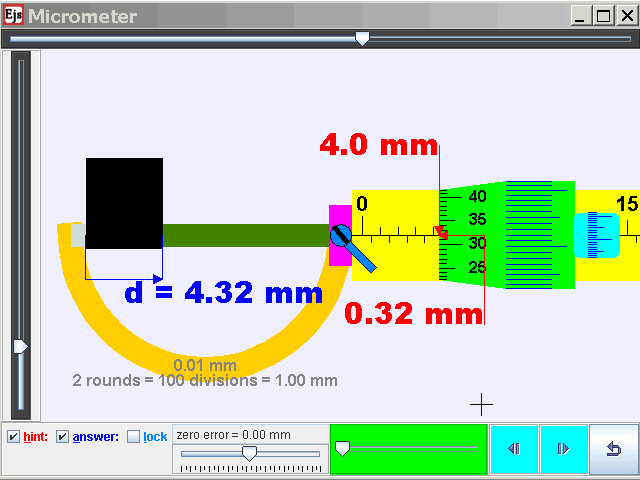

Micrómetro - Tornillo de Palmer
Micrómetrotambién llamado Tornillo de Palmer, es un instrumento de medición cuyo funcionamiento está basado en el tornillo micrométrico que sirve para medir las dimensiones de un objeto con alta precisión, del orden de centésimas de milímetros (0,01 mm) y de milésimas de milímetros (0,001 mm) (micra).
Para ello cuenta con dos puntas que se aproximan entre sí mediante un tornillo de rosca fina, el cual tiene grabado en su contorno una escala. La escala puede incluir un nonio. La máxima longitud de medida del micrómetro de exteriores normalmente es de 25 mm aunque existen también los de 0 a 30, por lo que es necesario disponer de un micrómetro para cada campo de medidas que se quieran tomar (0-25 mm), (25-50 mm), (50-75 mm), etc.
Frecuentemente el micrómetro también incluye una manera de limitar la torsión máxima del tornillo, dado que la rosca muy fina hace difícil notar fuerzas capaces de causar deterioro de la precisión del instrumento.
El calibre, también denominado calibrador, cartabón de corredera, pie de rey, pie de metro, pie a coliza o Vernier, es un instrumento para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros 1/10 de milímetro, 1/20 de milímetro, 1/50 de milímetro. Es decir, el Calibre es una herramienta que se utiliza para medir magnitudes del orden de décimas de milímetro . En la escala de las pulgadas tiene divisiones equivalentes a 1/16 de pulgada, y, en su nonio, de 1/128 de pulgada.
Es un instrumento sumamente delicado y debe manipularse con habilidad, cuidado y delicadeza, con precaución de no rayarlo ni doblarlo (en especial, la coliza de profundidad). Deben evitarse especialmente las limaduras, que pueden alojarse entre sus piezas y provocar daños.
Consta de una "regla" con una escuadra en un extremo, sobre la cual se desliza otra destinada a indicar la medida en una escala. Permite apreciar longitudes de 1/10, 1/20 y 1/50 de milímetro utilizando el nonio. Mediante piezas especiales en la parte superior y en su extremo, permite medir dimensiones internas y profundidades. Posee dos escalas: la inferior milimétrica y la superior en pulgadas.
-
Mordazas para medidas externas.
-
Mordazas para medidas internas.
-
Coliza para medida de profundidades.
-
Escala con divisiones en centímetros y milímetros.
-
Escala con divisiones en pulgadas y fracciones de pulgada.
-
Nonio para la lectura de las fracciones de milímetros en que esté dividido.
-
Nonio para la lectura de las fracciones de pulgada en que esté dividido.
-
Botón de deslizamiento y freno.
|
Calibre o Pie de Rey |
|
Calibre o Pie de Rey: Aplicaciones |
Un transportador, transportador de ángulos o semicírculo es un aparato mediante el cual se pueden medir ángulos. Se trata de un semicírculo dividido en 180 partes, cada una de ellas representa un grado (º) (o bien dividido en 200 partes, cada una representando un grado centesimal). Por lo tanto, para medir el ángulo que forman, por ejemplo, dos caras de una misma pieza, se colocará la parte recta sobre una cara o arista y se anotará los grados que marca el transportador, situándolo con lo reglo articulado que se encuentra en el centro del semicírculo.
|
Medir ángulos |
Un gramil es la herramienta usada en carpintería (ebanistería) o metalistería para marcar líneas paralelas de corte en referencia a una orilla o superficie, además de otras operaciones.
Consiste de una barra, un cabezal y un implemento de trazado que puede ser una tachuela, una cuchilla, un bolígrafo o una rueda. El cabezal se desliza a lo largo de la barra y puede fijarse en algún tramo mediante distintos instrumentos, ya sea un tornillo de retención, una leva de control o una cuña.
|
Gramil |
 |
|
Construcción de un Gramil |
 |
